京群Incoloy 926（1.4529）超級奧氏體不銹鋼用焊材簡介

2025-05-14

一、Incoloy 926簡介

Incoloy 926是一種6%Mo型超級奧氏體不銹鋼，典型成分為20Cr-25Ni-6Mo-1Cu-0.2N，對應(yīng)歐洲牌號為1.4529、美國牌號為UNS N08926、中國牌號為015Ni25Cr20Mo6CuN（S38926），其在鹵化物介質(zhì)和含硫含氫酸性環(huán)境中具有非常高的抗點蝕和縫隙腐蝕能力，能有效抵抗氯離子應(yīng)力腐蝕，在氧化和還原性介質(zhì)中同樣具有良好的耐腐蝕性，穩(wěn)定性良好，可用于-196℃到400℃的壓力容器制造。

主要應(yīng)用領(lǐng)域

● 煙氣脫硫系統(tǒng)（FGD）部件

● 腐蝕性化學(xué)品運輸存儲罐

● 酸性氣體生產(chǎn)中的管路、接頭、氣流系統(tǒng)等

● 磷酸生產(chǎn)中的蒸發(fā)器、熱交換器、過濾器、混合器等

● 硫酸分離和冷凝系統(tǒng)

● 鹽類蒸發(fā)冷凝器

● 使用酸性氯化物催化劑的有機衍生物生產(chǎn)設(shè)備等

主要性能

Incoloy 926的常見執(zhí)行標(biāo)準(zhǔn)及化學(xué)成分和力學(xué)性能要求，分別見表1、表2：

表1 主要化學(xué)成分（wt%）

表2 主要力學(xué)性能

二、京群配套焊材及典型性能

京群針對Incoloy 926開發(fā)了一系列配套的焊接材料，京群配套焊材執(zhí)行規(guī)范見表3，典型化學(xué)成分、力學(xué)性能、耐腐蝕性能分別見表4、表5、表6，焊縫外觀見圖1、圖2。

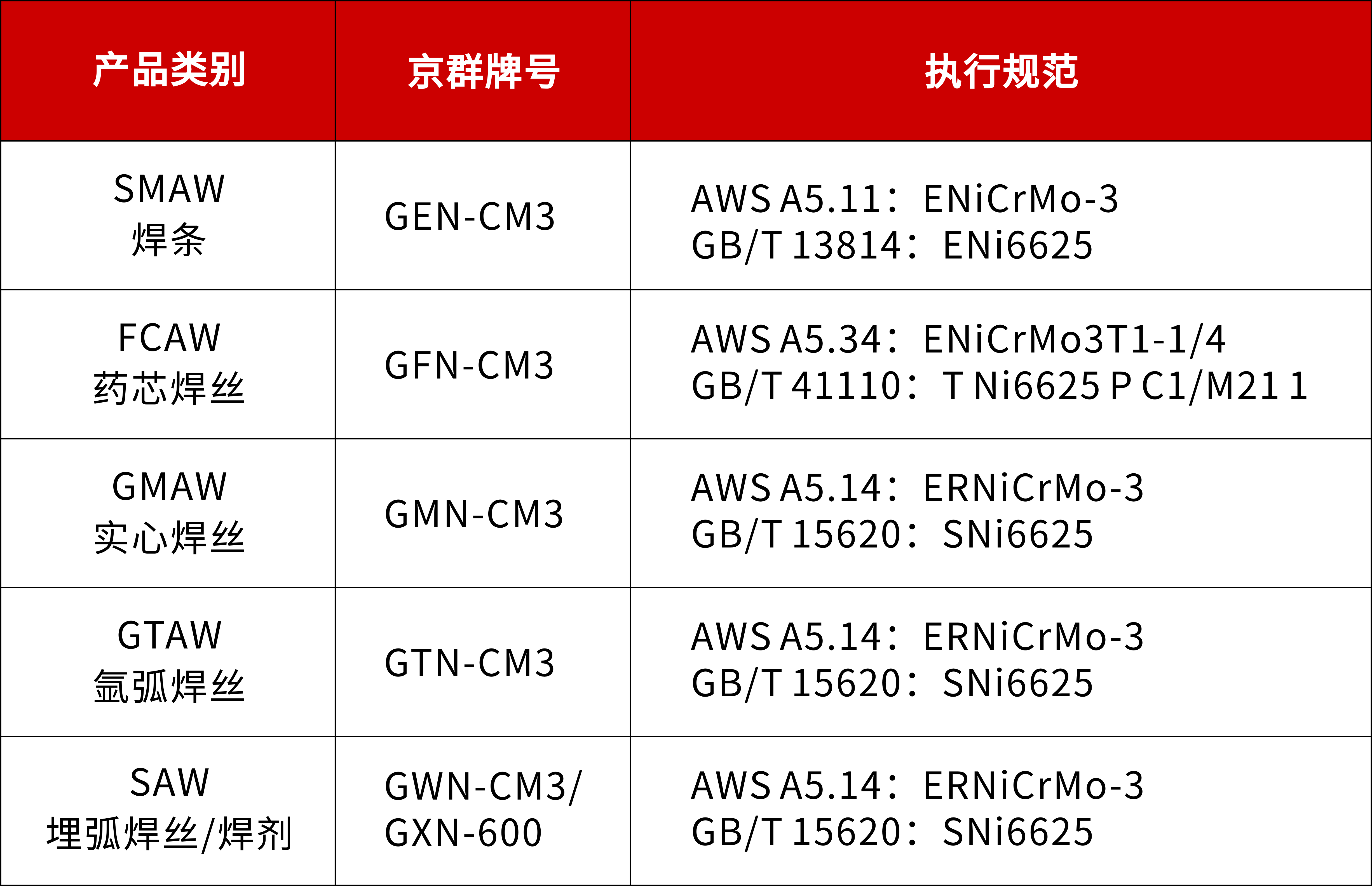

表3 京群配套焊材 執(zhí)行規(guī)范

化學(xué)成分

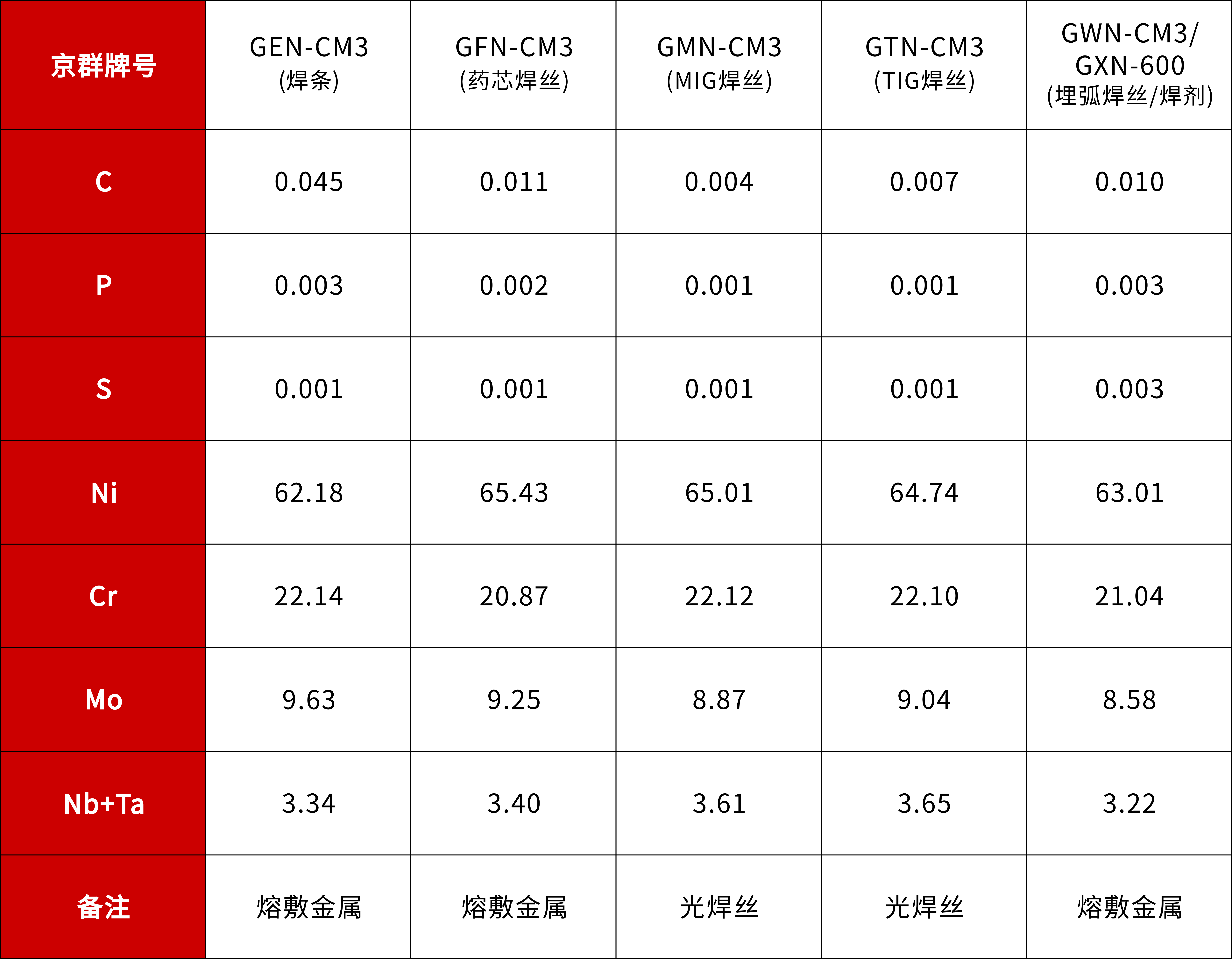

表4 京群配套焊材化學(xué)成分典型值（wt%）

力學(xué)性能

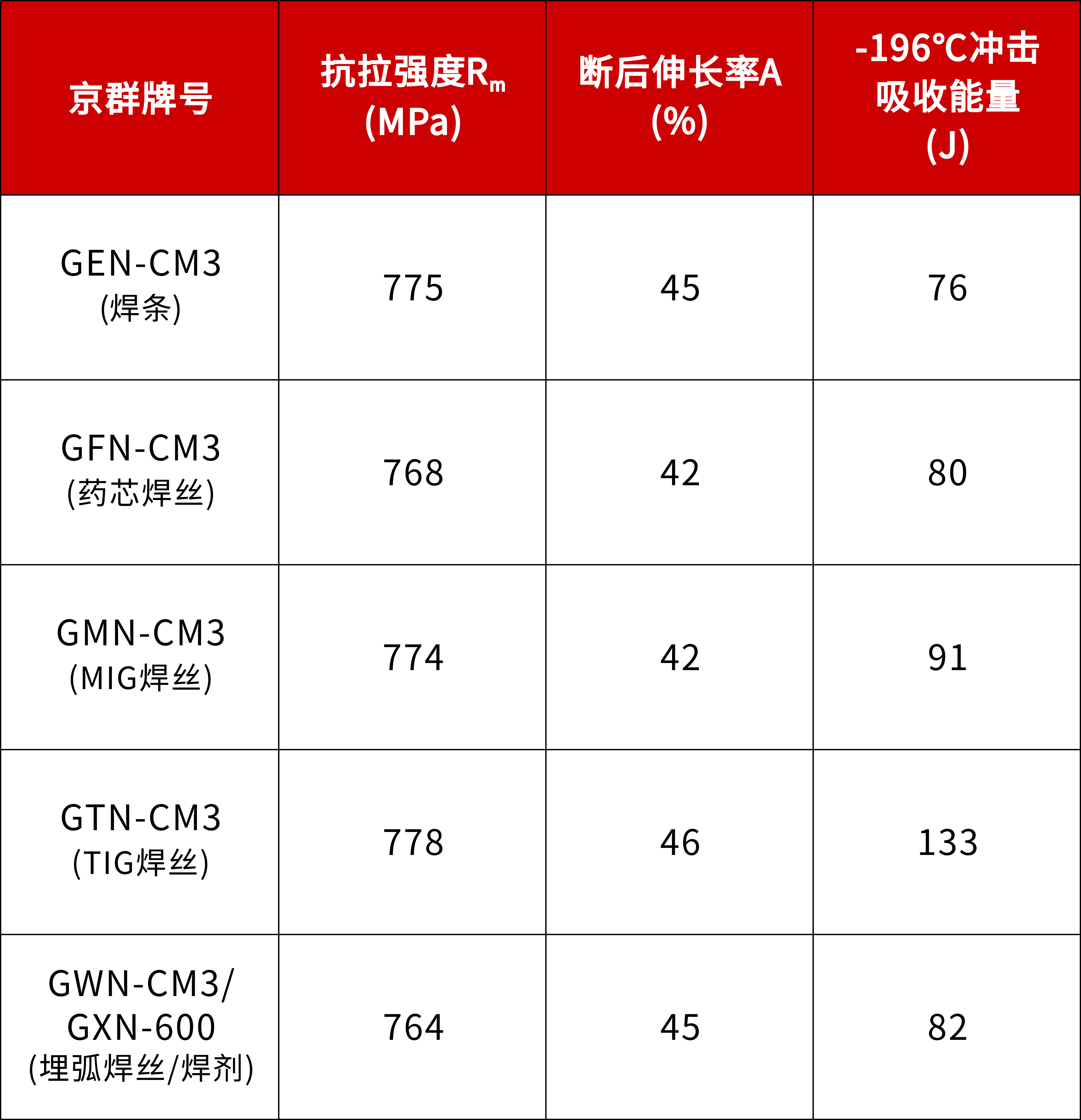

表5 京群配套焊材力學(xué)性能典型值

耐腐蝕性能

表6 京群配套焊材 耐腐蝕性能典型值

注：上述腐蝕試驗結(jié)果僅為示例，如有腐蝕性能要求，請以雙方約定為準(zhǔn)。

焊縫外觀

圖1 管壁堆焊外觀（GMN-CM3）

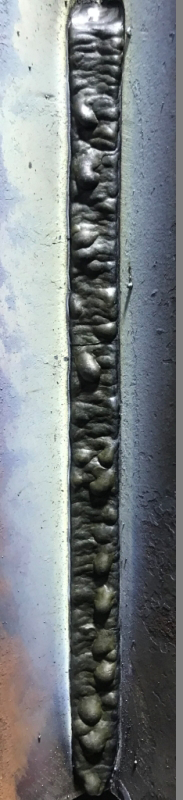

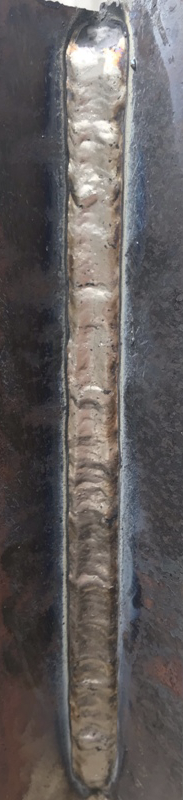

脫渣前                         脫渣后

圖2  3F立向上角焊 焊縫外觀（GFN-CM3）

三、焊接注意事項

1. 一般情況下，應(yīng)盡量控制熱輸入量在1.0kJ/mm以下，以避免焊道凝固裂紋。

2. 因鎳基合金散熱速度慢，在多道焊接時道間溫度應(yīng)保持在100°C以下，避免過熱以減少金屬間相析出的風(fēng)險。

3. 應(yīng)避免薄的凹形焊道，特別是根部焊道，以防止中心線裂紋。

4. 除非為了去除焊接區(qū)域的凝結(jié)水氣，否則應(yīng)避免預(yù)熱。

5. 因鎳基合金焊道熔池黏稠熔深淺，輕微擺動焊接可減少氣孔的發(fā)生，同時建議每層每道打磨干凈避免夾渣。

京群致力于為客戶提供優(yōu)質(zhì)的焊材與服務(wù)，歡迎廣大客戶咨詢選購！

<< 返回上一頁

上一篇：與時俱進(jìn) 賦能高效立焊 下一篇：京群雙相不銹鋼焊材在核電行業(yè)的應(yīng)用
