兼具高強(qiáng)度與低溫韌性的不銹鋼藥芯焊絲

2025-12-03

在不銹鋼焊接材料中，適用于焊接304L母材的GFS-308L系列的藥芯焊絲是應(yīng)用最為廣泛的，特別是在船舶燃料艙的焊接上，有效率高、成型美觀、操作簡單，可全位置焊接的優(yōu)勢。但隨著市場的應(yīng)用提出了更高的要求：抗拉強(qiáng)度達(dá)到550MPa以上，-196℃低溫沖擊大于34J，針對該市場需求，京群開發(fā)出了GFS-308LT產(chǎn)品，兼具高強(qiáng)度的同時保證了優(yōu)異的低溫沖擊韌性，讓使用者有了更多的選擇。

焊材介紹

京群GFS-308LT藥芯焊絲在100%CO₂及80%Ar+20%CO₂的氣體保護(hù)下均可進(jìn)行焊接，且均具有優(yōu)異的機(jī)械性能，具體數(shù)據(jù)見下表：

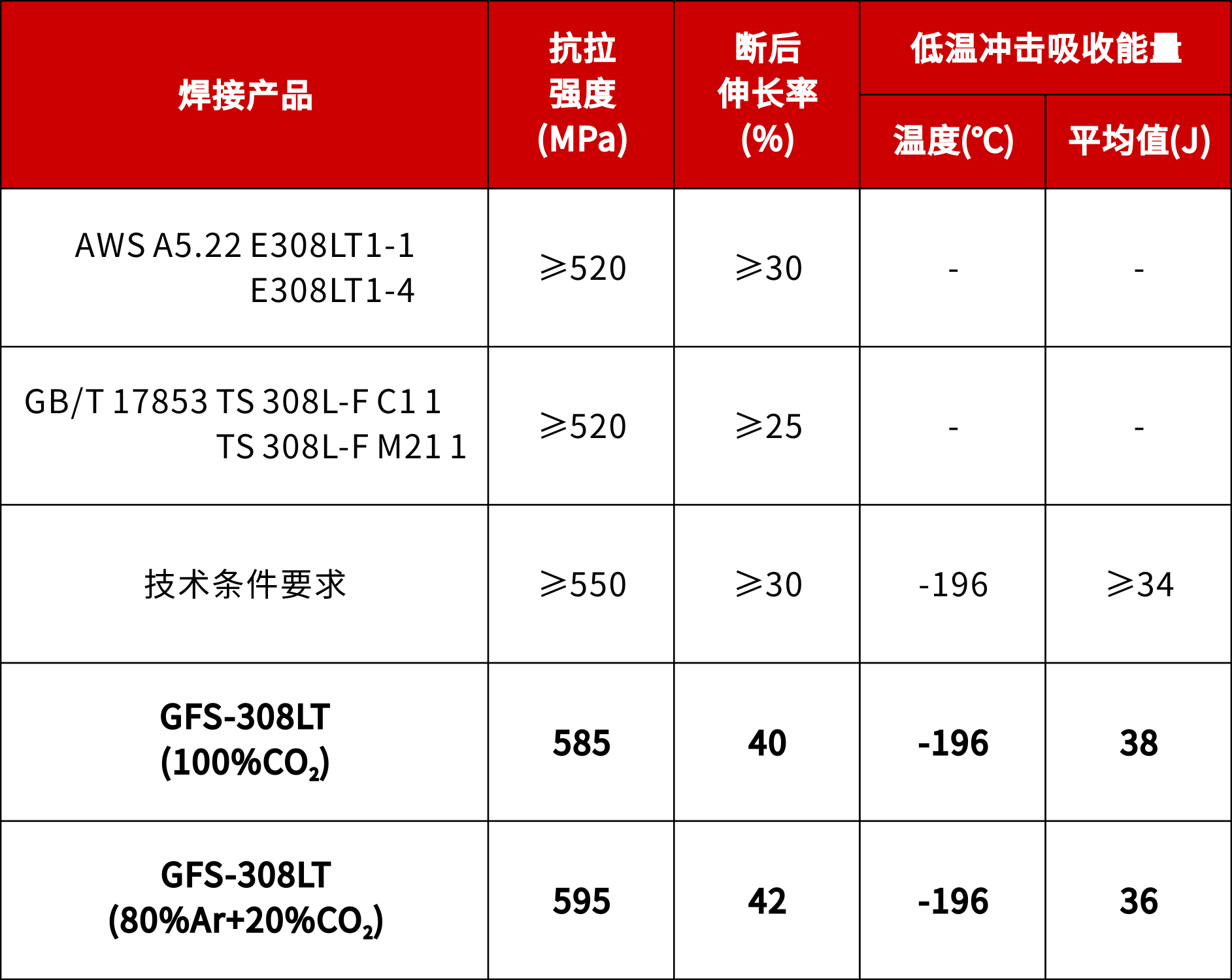

表1 GFS-308LT藥芯焊絲機(jī)械性能例值

焊道照片

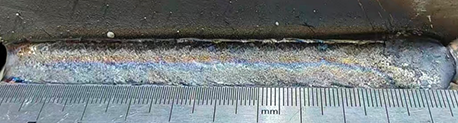

圖1 GFS-308LT CO₂氣體保護(hù)平角焊焊道

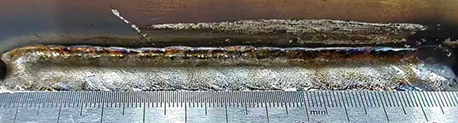

圖2 GFS-308LT MIX氣體保護(hù)平角焊焊道

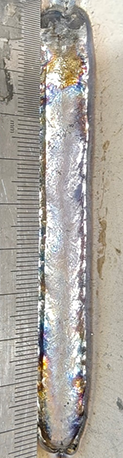

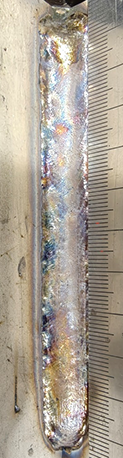

圖3 GFS-308LT CO₂氣體保護(hù)立角焊焊道              圖4 GFS-308LT MIX氣體保護(hù)立角焊焊道

焊接注意事項

為充分發(fā)揮本產(chǎn)品性能，焊接時建議注意以下要點：

1、焊接前應(yīng)將母材表面的水分、銹漬和油污等要清除，避免表面潮濕或暴露于雨、雪中；

2、避免過大的熱輸入量，盡量采用小電流、窄焊道、多層多道焊接；

3、道間溫度不宜過高，盡量控制在100℃以下；

4、焊接時干伸長度控制在15~20mm，過長或過短可能導(dǎo)致焊接不穩(wěn)定及氣孔的產(chǎn)生；

5、藥芯焊絲被派發(fā)至工位后，推薦在空氣中的最大暴露時間不超過8小時，特別是用混合氣焊接時，

未使用完的焊絲應(yīng)裝入PE袋，放入倉庫中妥善保存。

京群公司致力于為客戶提供最全面的焊材和最優(yōu)質(zhì)的服務(wù)，歡迎您的咨詢與選購。

<< 返回上一頁

上一篇：京群S32168鋼用高效自動化焊接材料介紹 下一篇：常用腐蝕速率之間的單位換算
