高效閥門堆焊用藥芯焊絲系列產(chǎn)品

2026-03-09

閥門堆焊是一種在工件表面或邊緣熔敷耐磨、耐蝕、耐熱等高性能金屬層的工藝方法。這種工藝更有利于延長零件使用壽命、提升產(chǎn)品性能以及降低生產(chǎn)成本。在堆焊過程中，選擇合適的焊材至關(guān)重要，相較于傳統(tǒng)的手工焊條，我司開發(fā)出了多種更高效且經(jīng)濟(jì)的，更適用于自動(dòng)化焊接的藥芯焊絲。

焊材介紹

針對(duì)不同焊接工藝及應(yīng)用場景的需求，我司提供了多種高效閥門堆焊用藥芯焊絲供客戶選擇：

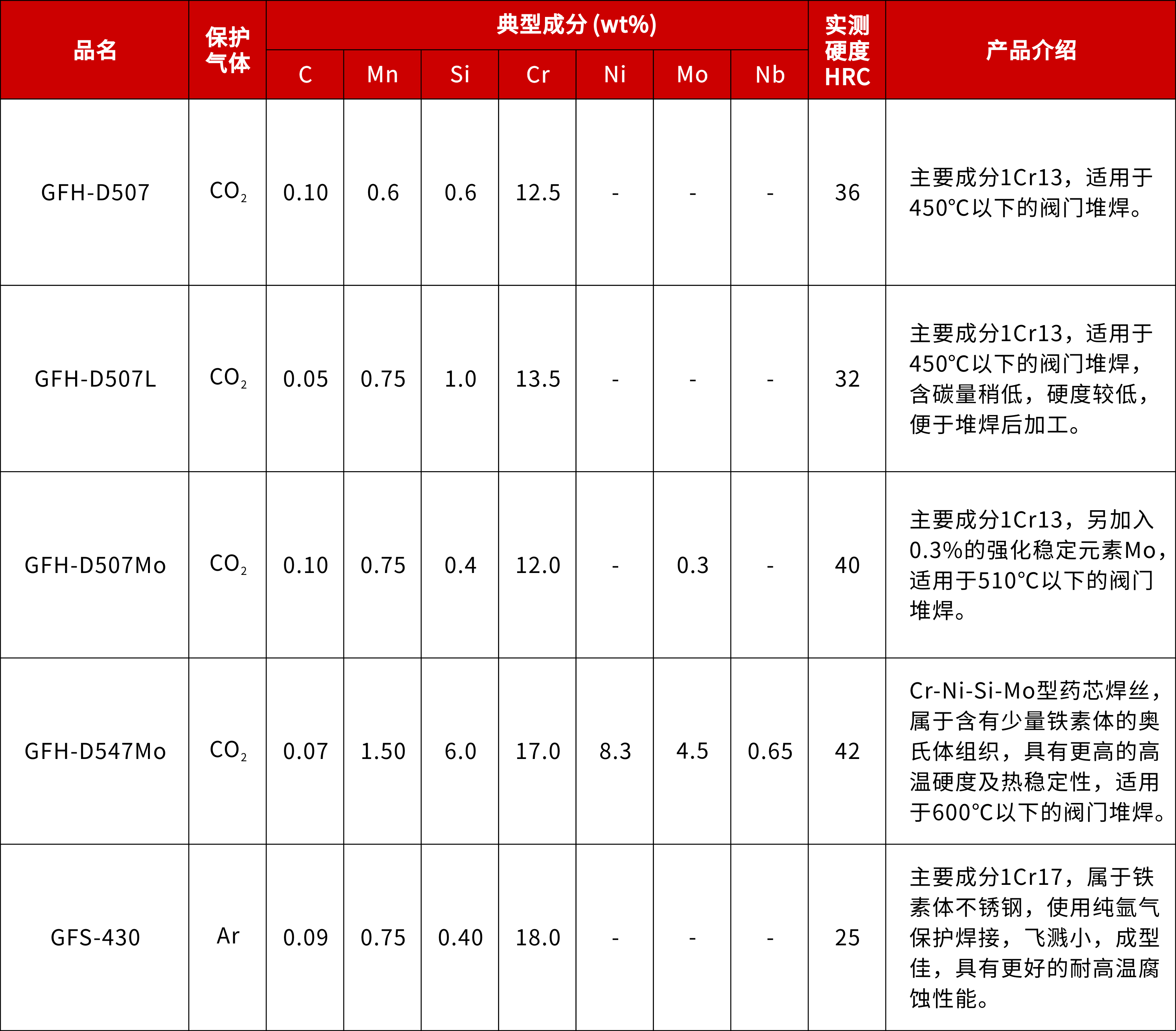

表1 堆焊用藥芯焊絲產(chǎn)品介紹

注：成分及硬度均為廠內(nèi)使用DH36母材堆焊兩層后的實(shí)測數(shù)據(jù)，僅供參考。

焊道照片

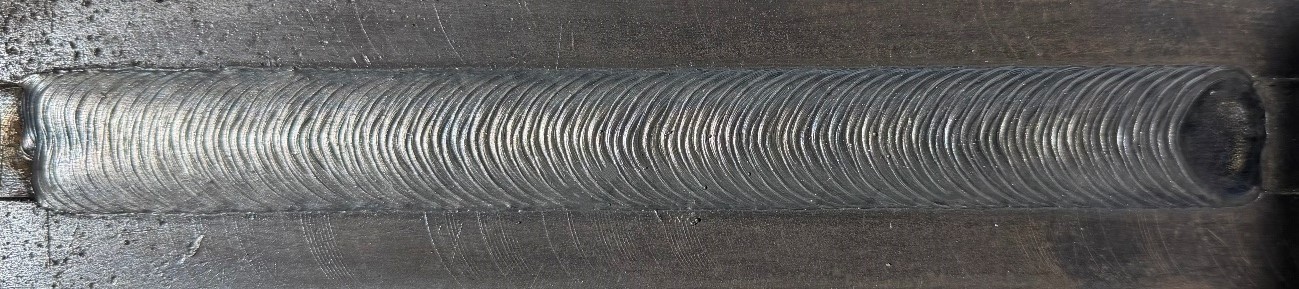

圖1 GFH-D547Mo堆焊試樣照片

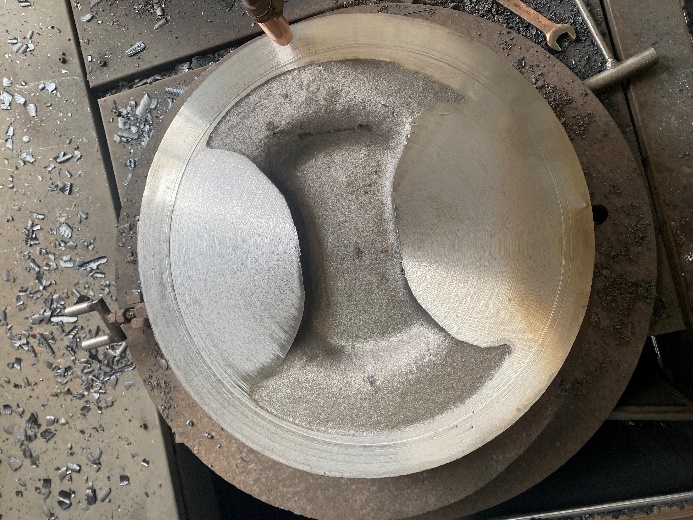

圖2 GFH-D507模擬現(xiàn)場堆焊照片

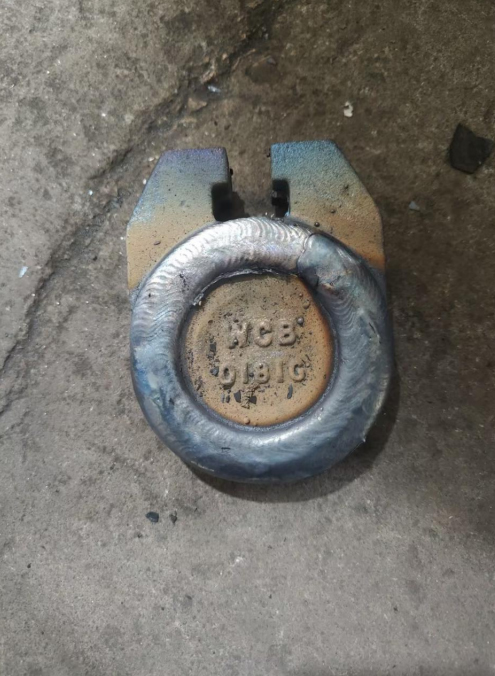

圖3 GFS-430工件照片                              圖4 GFS-430堆焊試樣照片

圖5 GFH-D507Mo堆焊試樣照片

焊接注意事項(xiàng)

因硬面產(chǎn)品的特殊性，焊接時(shí)建議注意以下要點(diǎn)：

1. 為避免裂紋的產(chǎn)生，焊接前建議預(yù)熱至250~350℃，GFH-D547Mo因其硬度更高則需要更高預(yù)熱溫度，建議預(yù)熱至350~450℃，且焊后工件需緩慢冷卻至室溫；

2. 焊接時(shí)干伸長度控制在15~20mm，過長或過短可能導(dǎo)致焊接不穩(wěn)定及氣孔的產(chǎn)生；

3. 藥芯焊絲被派發(fā)至工位后，推薦在空氣中的最大暴露時(shí)間不超過8小時(shí)，特別是使用含有氬氣的保護(hù)氣體焊接時(shí)，未使用完的焊絲應(yīng)裝入PE袋，放入倉庫中妥善保存；

4. 因母材型號(hào)的不同，可能會(huì)導(dǎo)致堆焊在工件上的硬度及成分與廠內(nèi)實(shí)測值區(qū)別較大，在選購前建議先送樣進(jìn)行現(xiàn)場試用。

硬面焊材大多數(shù)屬于客制化產(chǎn)品，文中列出的所有產(chǎn)品均可按照客戶需求進(jìn)行定制，歡迎您的咨詢與選購。

<< 返回上一頁

上一篇：碳化鎢型與碳化鉻型硬面耐磨焊材概述及比較 下一篇：15MnNiNbDR鋼用焊接材料及應(yīng)用
