碳化鎢型與碳化鉻型硬面耐磨焊材概述及比較

2026-03-20

近日因國(guó)際局勢(shì)動(dòng)蕩，造成鎢價(jià)飛漲，對(duì)礦山機(jī)械、油井鉆探等硬面耐磨相關(guān)行業(yè)的生產(chǎn)成本造成顯著的影響，也使得鎢成為目前市場(chǎng)高度關(guān)注的焦點(diǎn)。

碳化鎢與碳化鉻為硬面耐磨焊材中較為常見(jiàn)的兩大類型，本文將對(duì)碳化鎢及碳化鉻兩種焊材機(jī)理與特性進(jìn)行概述及比較。

碳化鎢

碳化鎢被公認(rèn)為耐磨性能最佳的材料，其維氏硬度可達(dá)2400-3000HV、莫氏硬度最高達(dá)到9.5，接近金剛石。其成型機(jī)理為簡(jiǎn)單的六方晶系，碳化鎢的熔點(diǎn)極高（2870°C），使其晶體在堆焊過(guò)程中難以熔解，最終以顆粒形式存在于堆焊層中，提供極高的硬度與耐磨性能。能應(yīng)用在最為極端的油井鉆探或礦山挖掘等環(huán)境。

由于碳化鎢晶體結(jié)構(gòu)是直接存在于堆焊層中，晶體間缺乏共晶組織，使得碳化鎢堆焊層的基底也存在韌性較差（硬脆）以及不耐高溫（350°C）的缺點(diǎn)。

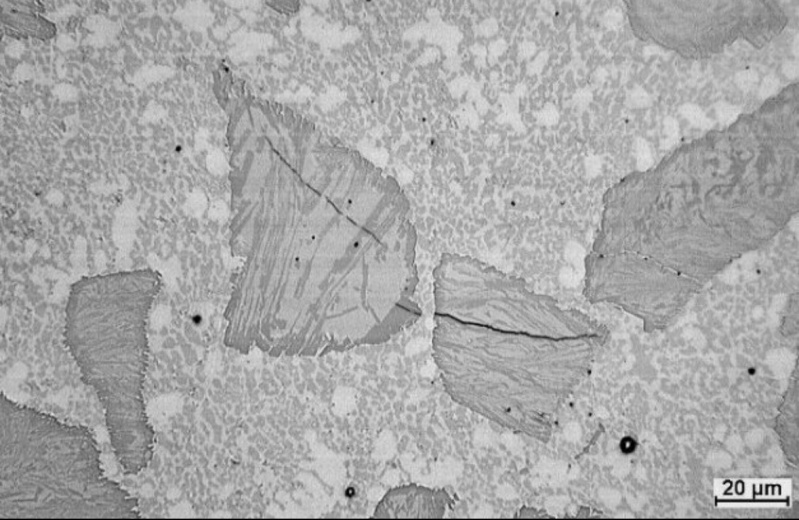

碳化鎢堆焊層金相圖，晶體多以顆粒形式存在，甚至有肉眼可見(jiàn)的較大顆粒

碳化鉻

碳化鉻雖然也屬于高硬度耐磨材料，但一般而言硬度較碳化鎢為低，其維氏硬度約1200-1800HV，莫氏硬度大約在9左右。其成型機(jī)理為復(fù)雜的正交晶系，碳化鉻的熔點(diǎn)較低（1890°C），晶體在焊接過(guò)程中完全熔化，再于冷卻過(guò)程中以原位析出的方式在基體中形成纖維狀或條狀的晶體結(jié)構(gòu)，成為堆焊層中提供硬度與耐磨性能的骨架。因其析出成型過(guò)程中產(chǎn)生較為復(fù)雜的晶體間共晶結(jié)構(gòu)，使得碳化鉻堆焊層具有較佳的沖擊韌性與耐高溫性能（作業(yè)溫度可達(dá)800°C），可適用于燃?xì)廨啓C(jī)葉片、高爐等高溫作業(yè)環(huán)境，及礦石輸送、研磨等需抗沖擊性能的作業(yè)場(chǎng)景。

由于碳化鉻在固有硬度上仍不及碳化鎢，因此在實(shí)際應(yīng)用中，存在許多難以取代碳化鎢的場(chǎng)景。但由于鎢的成本高昂，碳化鎢焊材價(jià)格往往數(shù)倍于碳化鉻焊材，目前一般硬面耐磨行業(yè)在選材上多采用“普通部件使用碳化鉻，極端工況部件使用碳化鎢”的策略。

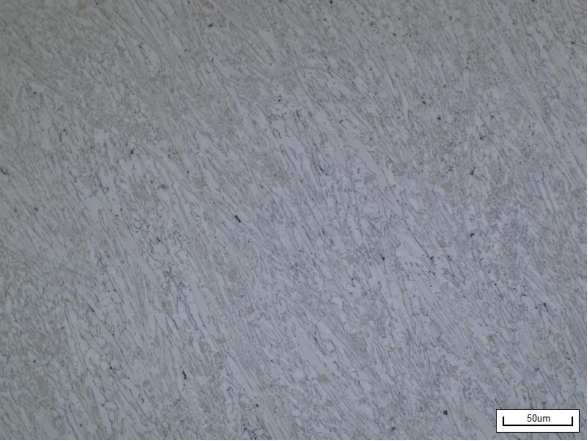

碳化鉻堆焊層金相圖，碳化鉻晶體呈纖維狀或長(zhǎng)條狀在堆焊層形成類似骨架的結(jié)構(gòu)

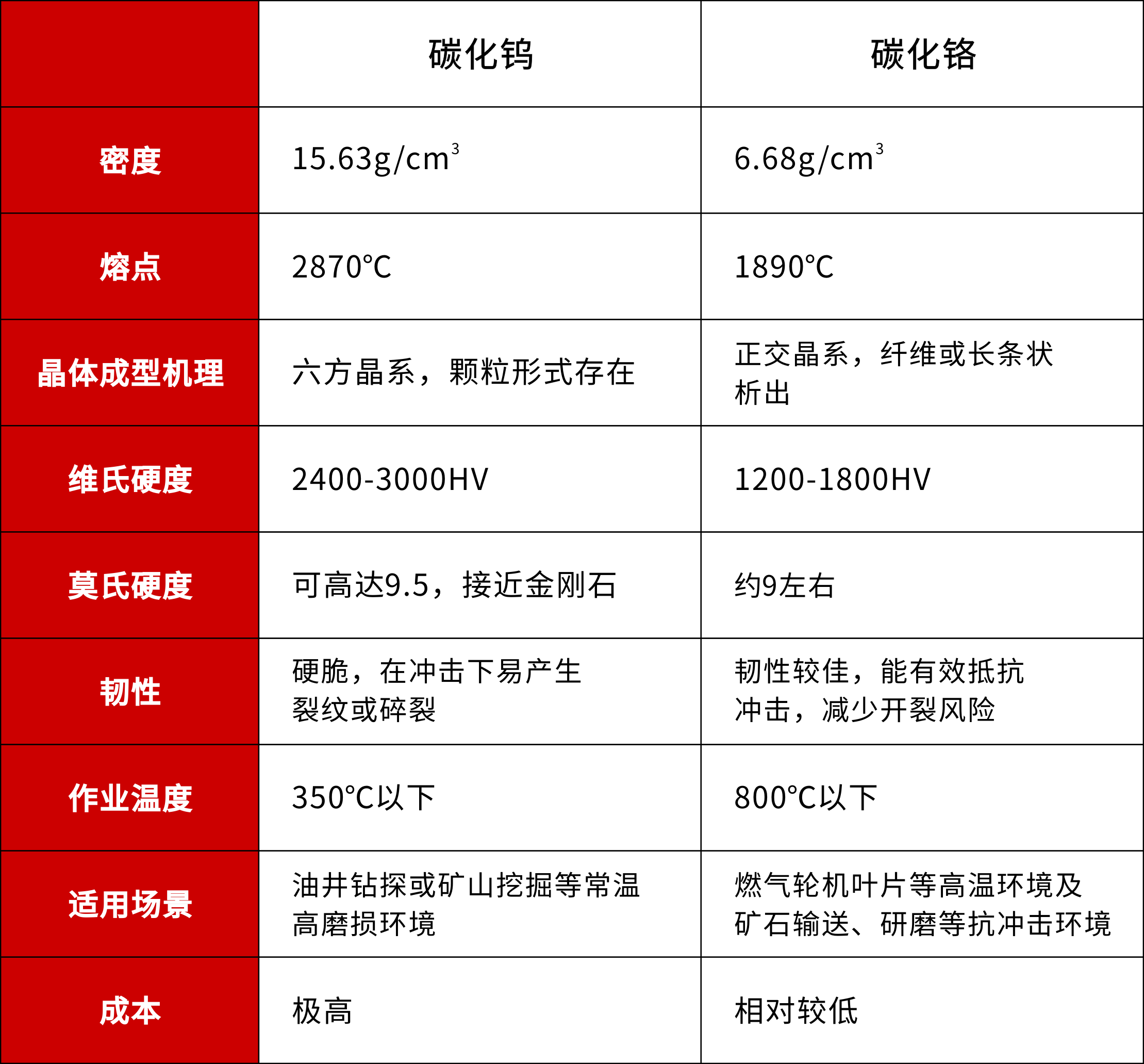

碳化鎢與碳化鉻比較表

京雷碳化鎢焊材 GEH-707

部分京雷的硬面耐磨產(chǎn)品在碳化鉻的基底中加入適量鎢成分，使其堆焊層因碳化鎢的存在而達(dá)到硬度及耐磨性能強(qiáng)化的效果，在有限成本下，提供客戶有效的解決方案。

京雷焊材的研發(fā)技術(shù)團(tuán)隊(duì)能根據(jù)客戶實(shí)際使用情況調(diào)整焊材配方，以滿足各種硬面耐磨環(huán)境之需求，歡迎不吝垂詢指教。

<< 返回上一頁(yè)

上一篇：焊縫氣孔成因及預(yù)防措施 下一篇：高效閥門堆焊用藥芯焊絲系列產(chǎn)品
