焊縫氣孔成因及預(yù)防措施

2026-04-07

氣孔（porosity），是指焊接時(shí)熔池中的氣泡在凝固時(shí)未能逸出而殘留下來(lái)所形成的空穴。

一、氣孔的危害

焊縫氣孔是焊接生產(chǎn)中常見(jiàn)的一種焊接缺欠。氣孔不僅破壞金屬結(jié)構(gòu)的連續(xù)性、致密性，減小焊縫的有效承載面積；同時(shí)還會(huì)造成應(yīng)力集中，顯著降低焊接接頭的強(qiáng)度和韌性，特別是對(duì)動(dòng)載強(qiáng)度和疲勞強(qiáng)度更有不利的影響；情況嚴(yán)重時(shí)，氣孔還會(huì)成為裂紋源。因此，氣孔的防止在焊接生產(chǎn)中十分重要。

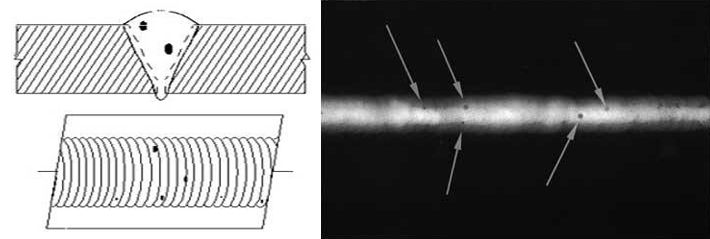

焊縫氣孔示意圖

二、氣孔形成的影響因素

焊縫產(chǎn)生氣孔的根本原因是金屬在高溫時(shí)溶解了較多氣體（如氫氣、氮?dú)獾龋?，此外在冶金反?yīng)時(shí)也會(huì)產(chǎn)生很多氣體（如CO、H₂O等），這些氣體在焊縫凝固過(guò)程中來(lái)不及逸出就會(huì)產(chǎn)生氣孔。

2.1 氣體的來(lái)源

1. 焊接區(qū)周?chē)目諝馇秩耄?br/>

2. 焊接材料吸潮及保護(hù)氣體中的水分；

3. 工件及焊絲表面物質(zhì)的氧化膜、鐵銹及油污等。

2.2 冶金因素的影響

主要包括熔渣氧化性、焊條藥皮和焊劑的成分比例，該影響因素主要由焊材制造廠控制。

2.3 工藝因素的影響

焊接工藝參數(shù)不穩(wěn)定時(shí)，如電弧電壓偏高、焊速太快或電流太小等；被焊金屬和焊絲表面有銹、油污或其他雜質(zhì)；焊條、焊劑烘干不充分；焊接區(qū)保護(hù)不良等都會(huì)造成氣孔。

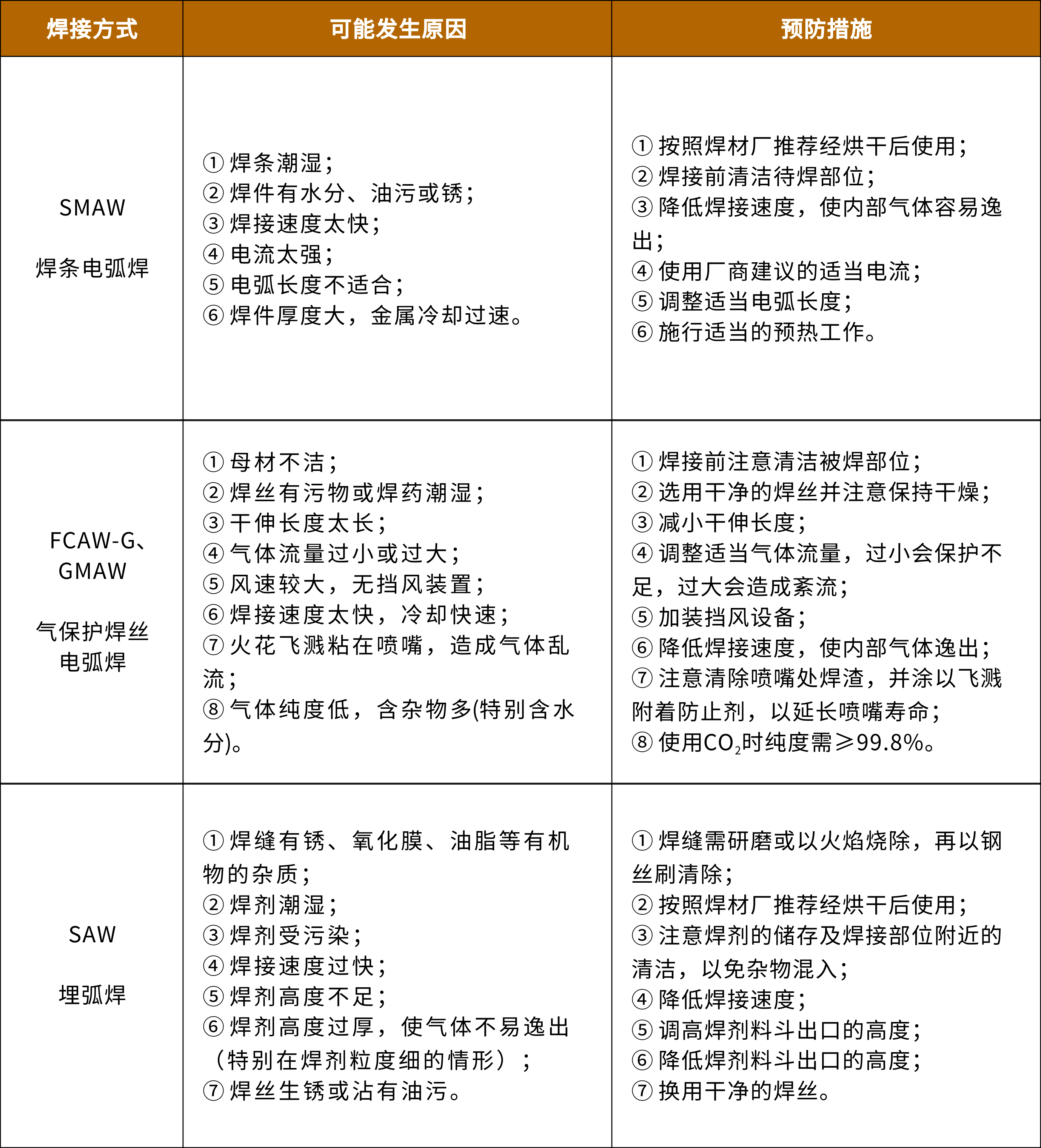

三、防止氣孔的措施

影響焊縫產(chǎn)生氣孔的誘因有很多，如出現(xiàn)氣孔應(yīng)結(jié)合實(shí)際生產(chǎn)情況排查。

京群致力于為客戶(hù)提供優(yōu)質(zhì)的焊材與服務(wù)，歡迎廣大客戶(hù)咨詢(xún)選購(gòu)！

<< 返回上一頁(yè)

下一篇：碳化鎢型與碳化鉻型硬面耐磨焊材概述及比較
